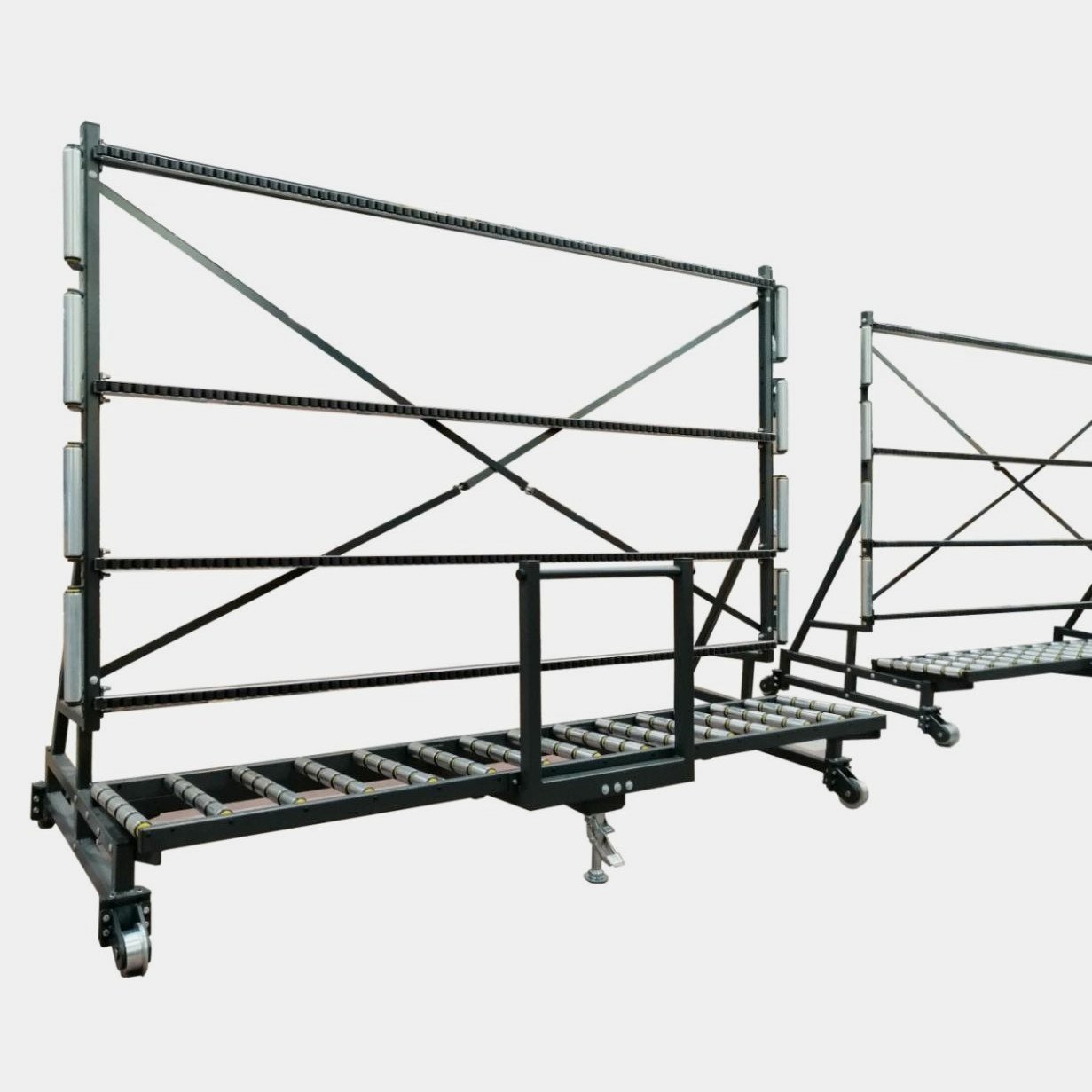

Líneas verticales

Descripción Líneas verticales - LV

Sistema de logística para fabricas y talleres totalmente adaptable.

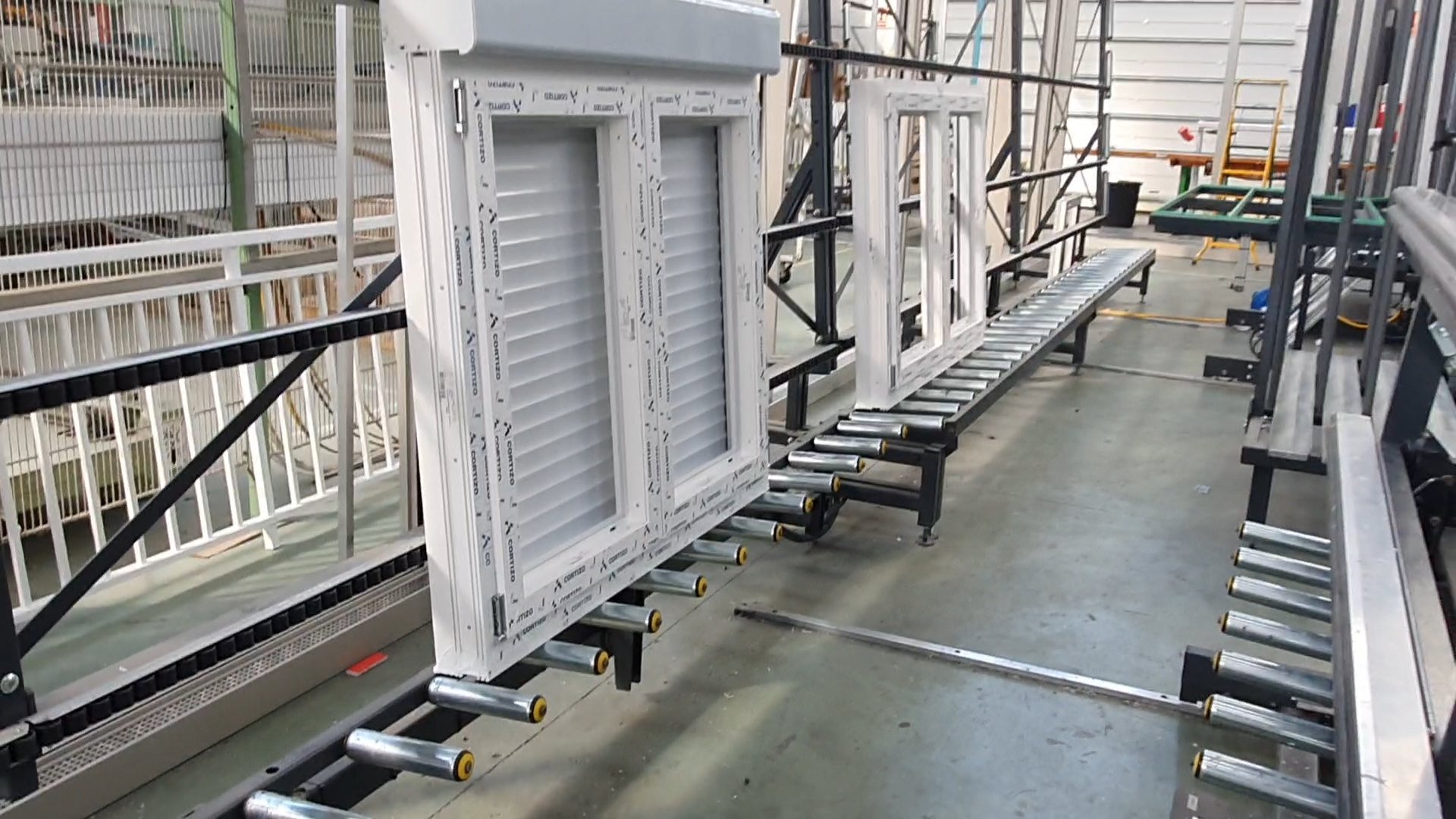

Mediante los distintos sistemas se puede configurar líneas de movimiento de marcos y ventanas adaptadas a las necesidades de producción especificas.

Se compone de módulos y piezas que son combinables entre sí pudiendo lograr líneas de la longitud deseada. Como los distintos módulos se conectan entre si la cada línea es continua, sin saltos ni desalineaciones.

También se disponen de transfer que se desplazan por raíles para poder intercambiar ventanas entre distintas líneas o incluso acumular varias ventanas para poder distribuirlas en un ecualizador en un solo viaje.

  • Totalmente adaptable
  • Compuesto de módulos y piezas que son combinables entre sí.
  • Cada línea es continua, sin saltos ni desalineaciones.
  • Transfer que se desplazan por raíles disponibles para poder intercambiar ventanas entre distintas líneas

Información adicional

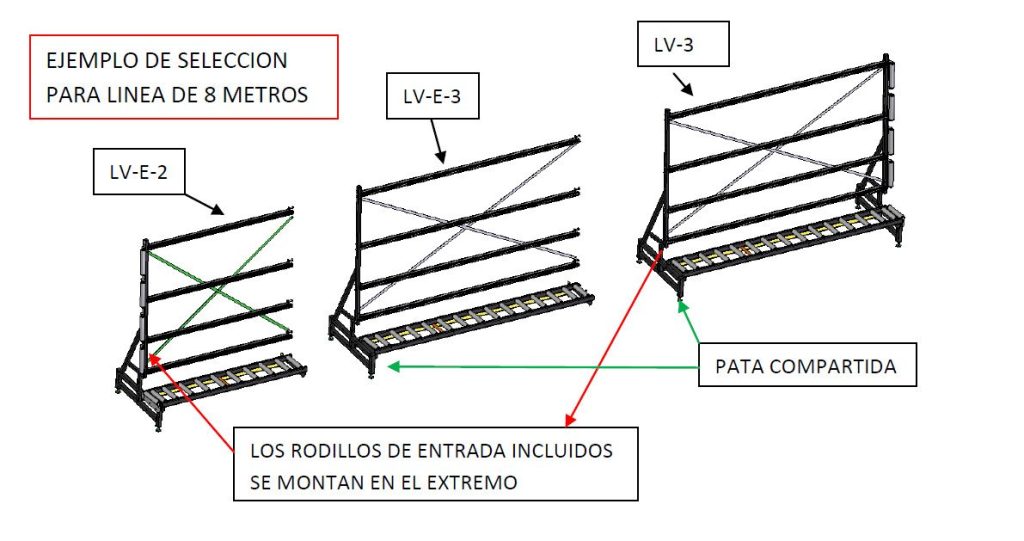

Ejemplo de selección

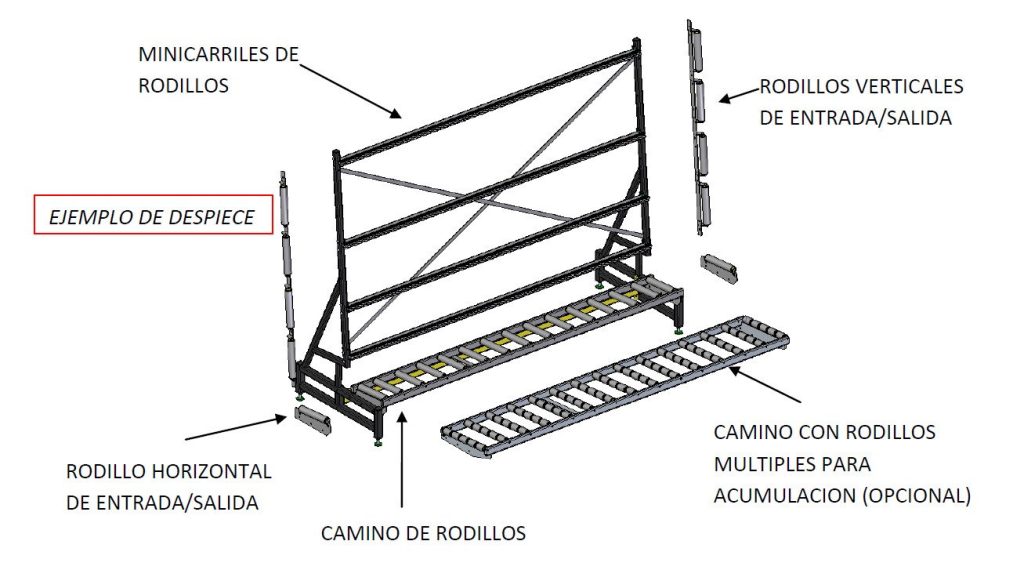

Para seleccionar los elementos que se necesitan para hacer una línea se parte siempre de una línea vertical de 2 o 3 metros (LV-3 y LV-2); estas incluyen 2 patas y un juego de rodillos para la entrada y la salida.

Luego se escogen extensiones de 2 y 3 metros (LV-E-3 o LV-E-2) hasta lograr el largo deseado; estas extensiones solo incluyen una pata y no tienen rodillos de entrada.

A la hora de montar la línea las extensiones se unen con la línea vertical base y los rodillos de entrada se montan en los extremos.

Línea vertical de 3 metros (LV-3)
  • Rodillos verticalesDe entrada/salida
  • Camino rodillos50 x 335 mm
Línea vertical de 2 metros (LV-2)
  • Rodillos verticalesDe entrada/salida
  • Camino rodillos50 x 335 mm
Extensión línea vertical de 3 metros (LV-E-3)
  • Camino rodillos50 x 335 mm
Extensión línea vertical de 2 metros (LV-E-2)
  • Camino rodillos50 x 335 mm
Línea vertical acumulación de 3 metros (LV-A-3)
  • Rodillos verticalesDe entrada/salida

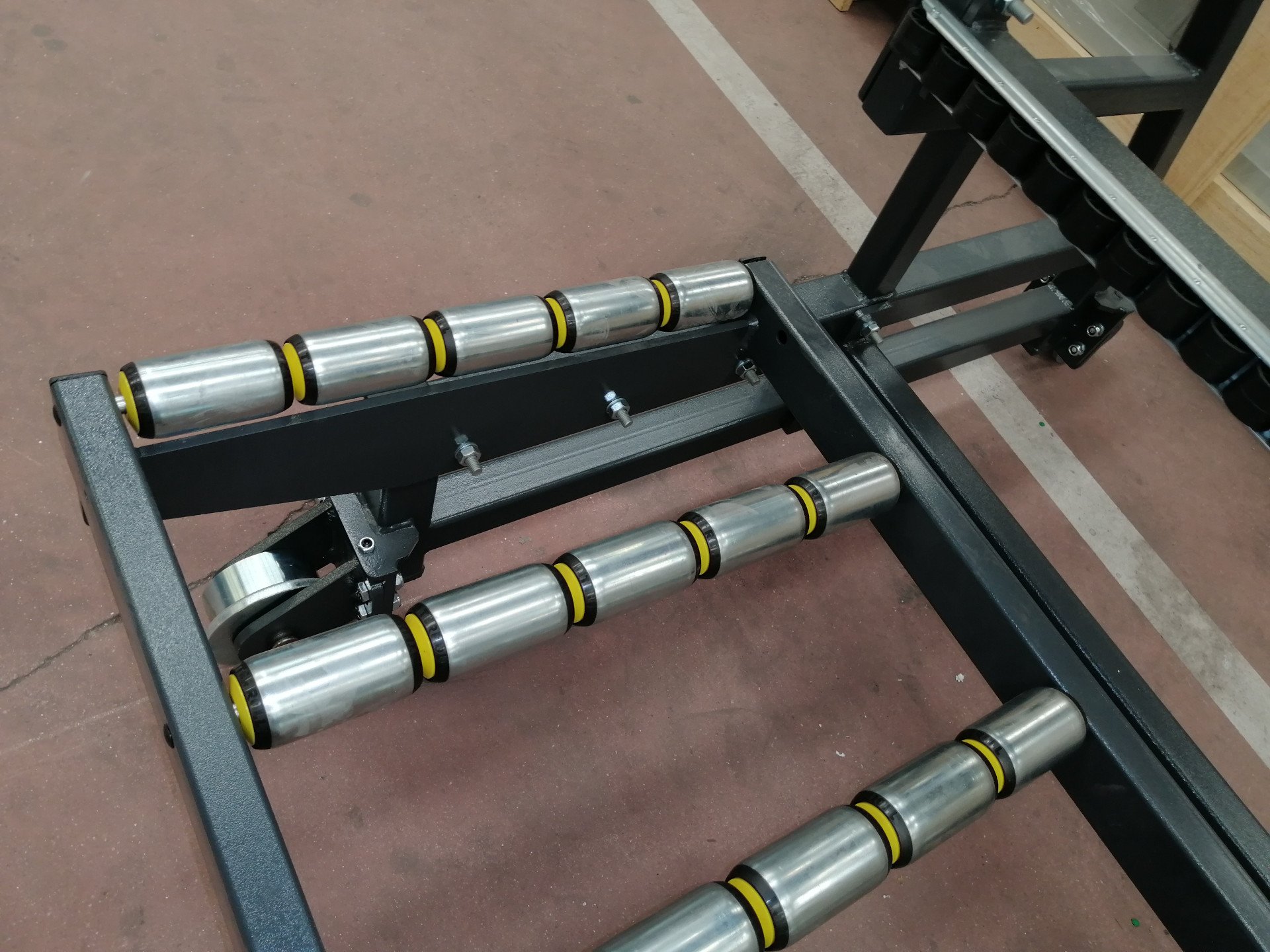

  • Camino rodillos múltiple5 rodillos de 50 x 100 mm
Línea vertical acumulación de 2 metros (LV-A-2)
  • Rodillos verticalesDe entrada/salida
  • Camino rodillos múltiple5 rodillos de 50 x 100 mm
Extensión línea vertical acumulación de 3 metros (LV-AE-3)
  • Rodillos verticalesDe entrada/salida
  • Camino rodillos múltiple5 rodillos de 50 x 100 mm
Extensión línea vertical acumulación de 2 metros (LV-AE-2)
  • Rodillos verticalesDe entrada/salida
  • Camino rodillos múltiple5 rodillos de 50 x 100 mm
Línea vertical de descarga de 3 metros (LV-D-3)
  • Rodillos verticalesDe entrada/salida

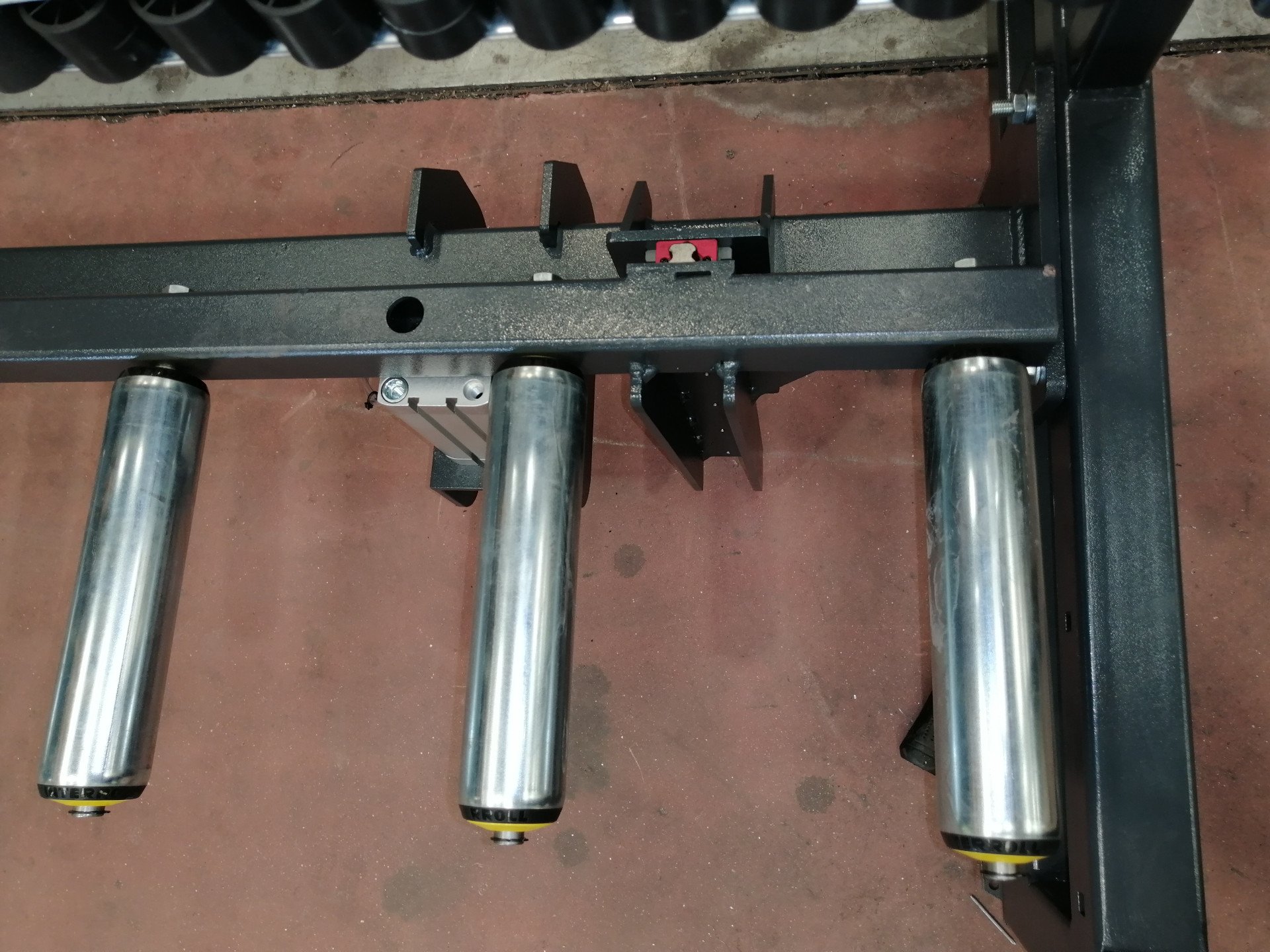

  • Peine de rodillos abierto por delanteRodillos de 50 x 220 mm
  • CilindrosDe elevación del camino
  • MandoDe accionamiento
Extensión línea vertical de descarga de 3 metros (LV-DE-3)
  • Peine de rodillos abierto por delanteRodillos de 50 x 220 mm
  • CilindrosDe elevación del camino
  • MandoDe accionamiento
Transfer (TRF-3)
  • Largo3 metros
  • Rodillos verticalesDe entrada/salida
  • Camino de rodillos50 x 335 mm
  • Ruedas metálicas4
  • Otros incluídosBarra de empuje. Freno.
Transfer (TRF-2)
  • Largo2 metros
  • Rodillos verticalesDe entrada/salida
  • Camino de rodillos50 x 335 mm
  • Ruedas metálicas4
  • Otros incluídosBarra de empuje. Freno.
Transfer de acumulación (TRF-A-3)
  • Largo3 metros
  • Rodillos verticalesDe entrada/salida
  • Camino de rodillos múltiple5 rodillos de 50 x 100 mm
  • Ruedas metálicas4
  • Otros incluídosBarra de empuje. Freno.
Transfer de acumulación (TRF-A-2)
  • Largo2 metros
  • Rodillos verticalesDe entrada/salida
  • Camino de rodillos múltiple5 rodillos de 50 x 100 mm
  • Ruedas metálicas4
  • Otros incluídosBarra de empuje. Freno.
Transfer giratorio (TRF-G-3)
  • Rodillos verticalesDe entrada/salida
  • Camino de rodillos múltiple5 rodillos de 50 x 100 mm
  • Ruedas metálicas4
  • Otros incluídosBarra de empuje. Freno.
Railes para transfer (Pareja)

Dimensiones

40 x 20 x 5.850 mm
  • IncluyenTopes y tornillería
