BHM
Permite realizar el mecanizado, montaje de herrajes, corte y atornillado en aluminio y PVC.
Mesa inclinable para realizar un trabajo más cómodo e impedir desplazamientos involuntarios de la ventana.
Puntero láser para marcar posición de atornillado
Provisto de atornillador con carga automática de tornillos
Máquina de bancada basculantes neumática y ergonómica

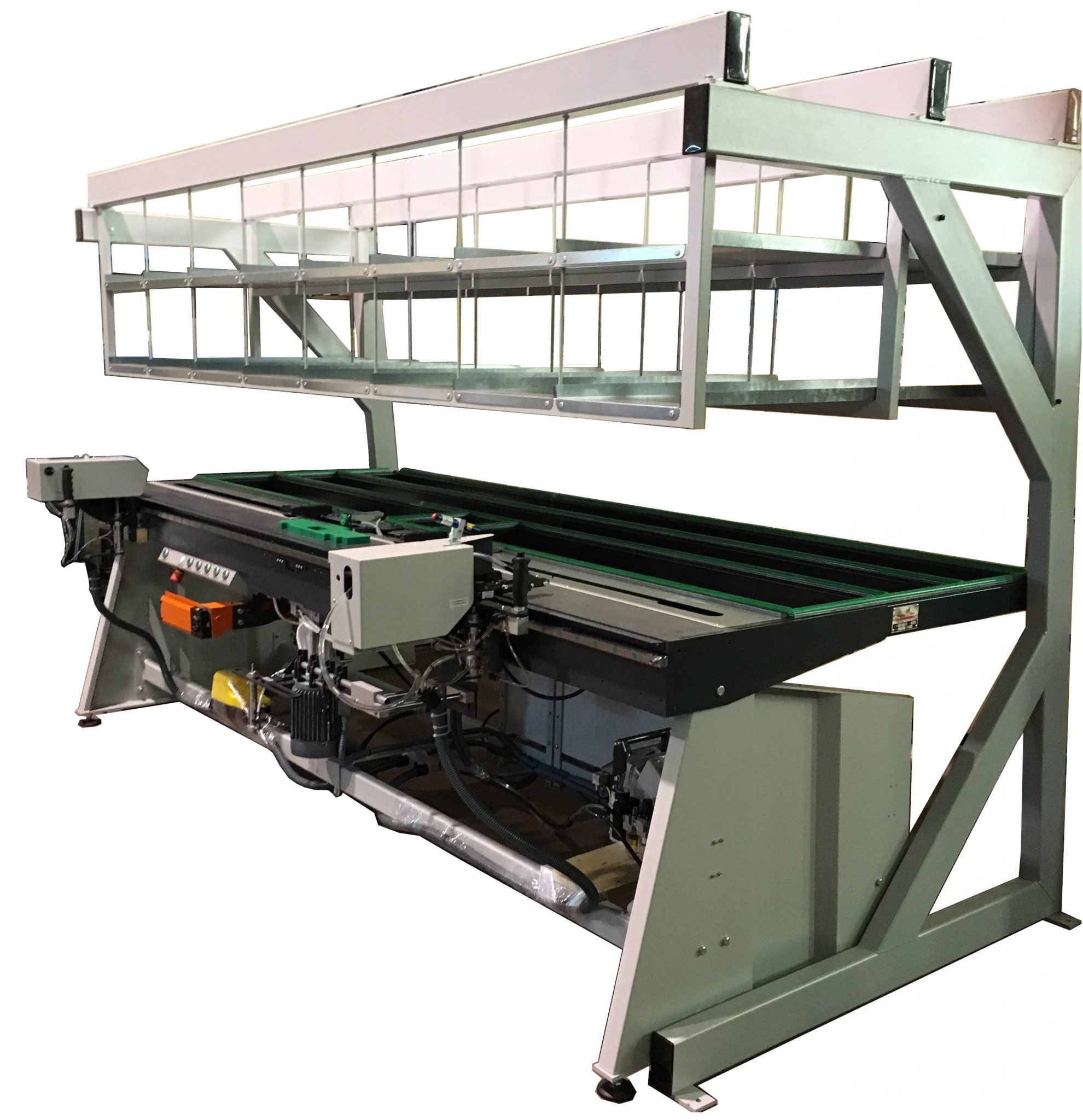

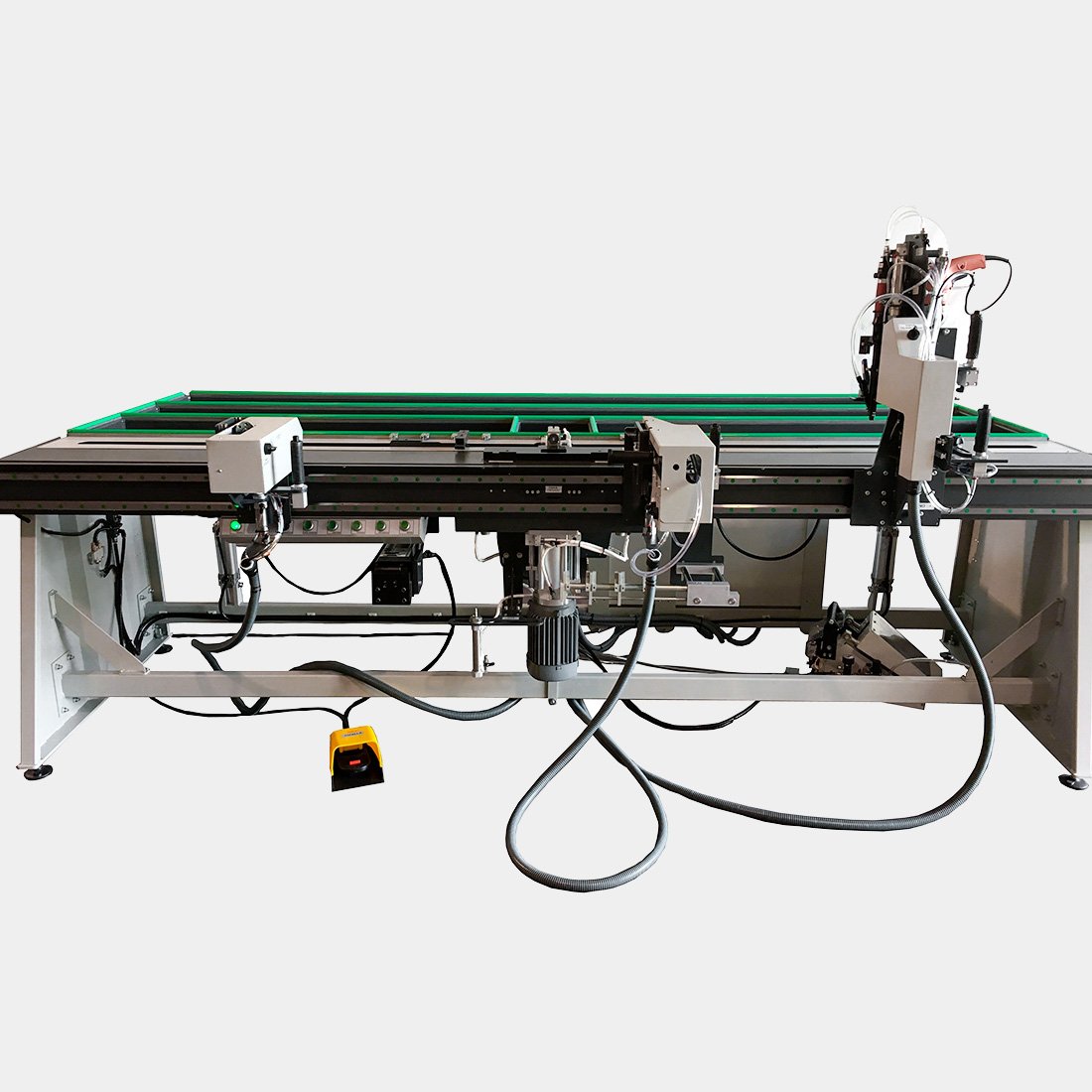

Descripción Banco de herrajes modular - BHM
Banco de trabajo diseñado para realizar el mecanizado, montaje de herrajes, corte y atornillado de forma sencilla y rápida en aluminio, PVC y madera.
Debido a su diseño modular se puede configurar el banco para el mecanizado que se necesita, (hoja, marco o ambos).

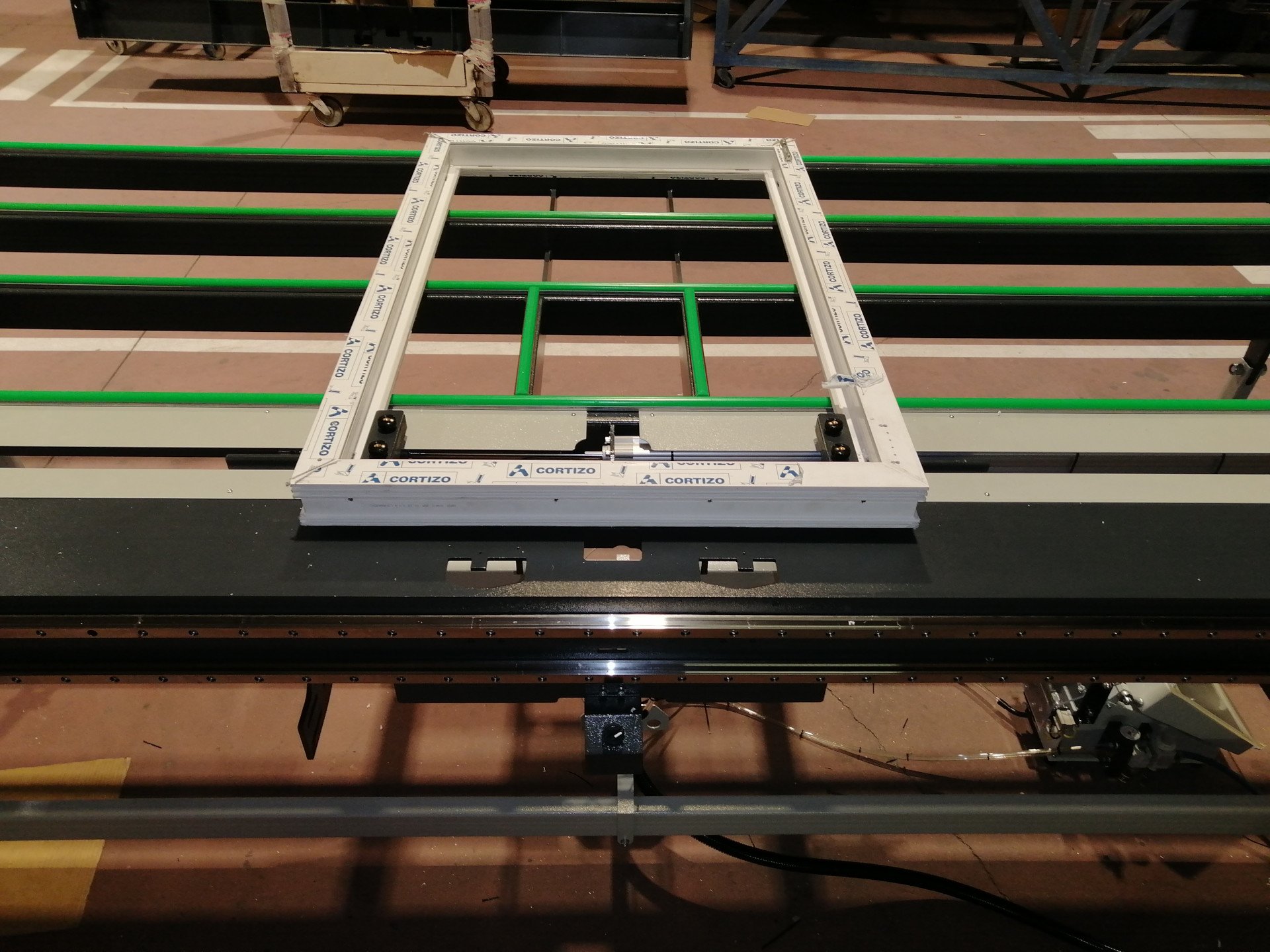

Cuenta con posicionamiento de la hoja de la ventana sobre zonas de ventana estandar para eliminar regulaciones por cambios de fabricantes de perfiles. Base de la mesa protegida con poliamida deslizante para facilitar la manipulación de la carpintería e impedir deterioros.
En información adicional podrá ver la descripción de los módulos.
- Centradores semiautomáticos de hojas de ventana para el mecanizado de la cremona (3 taladros inferiores)
- Topes regulables de fresado o taladrado de cremona (cota fija o variable) y corte de transmisiones (según sistemas de herrajes).
- Atornillador con memorias mecánicas de posicionamiento para eliminar tiempos muertos de regulación tanto de herraje como en bisagras.
- Medidor semiautomático escamoteable para determinar las dimensiones del corte del herraje.
- Provisto de atornillador con carga automática de tornillos. Tanto frontal como vertical.

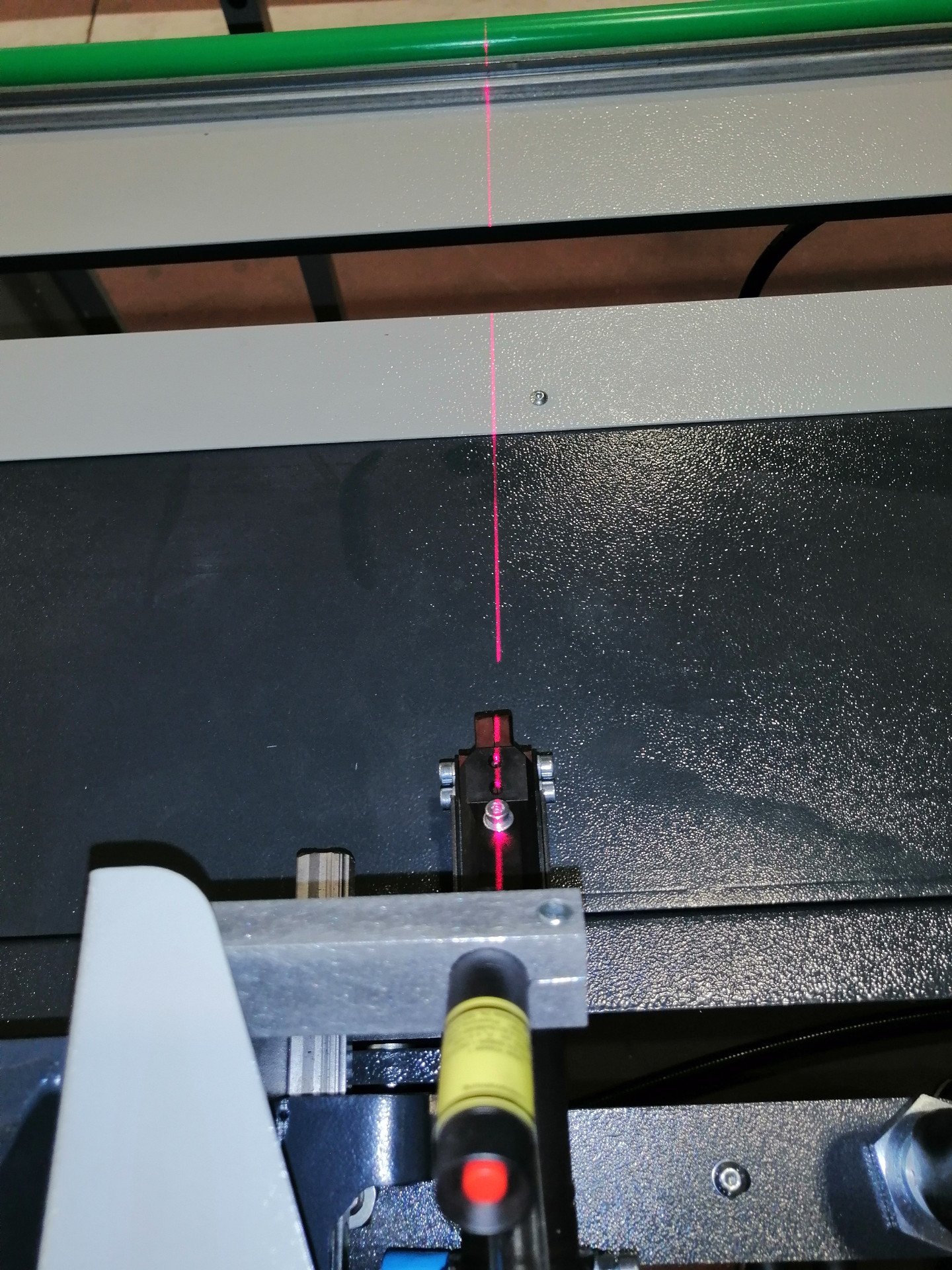

- Puntero láser para marcar posición de atornillado.
Vídeo explicativo
Galería de imágenes BHM
Información adicional BHM
Módulos banco de herrajes:

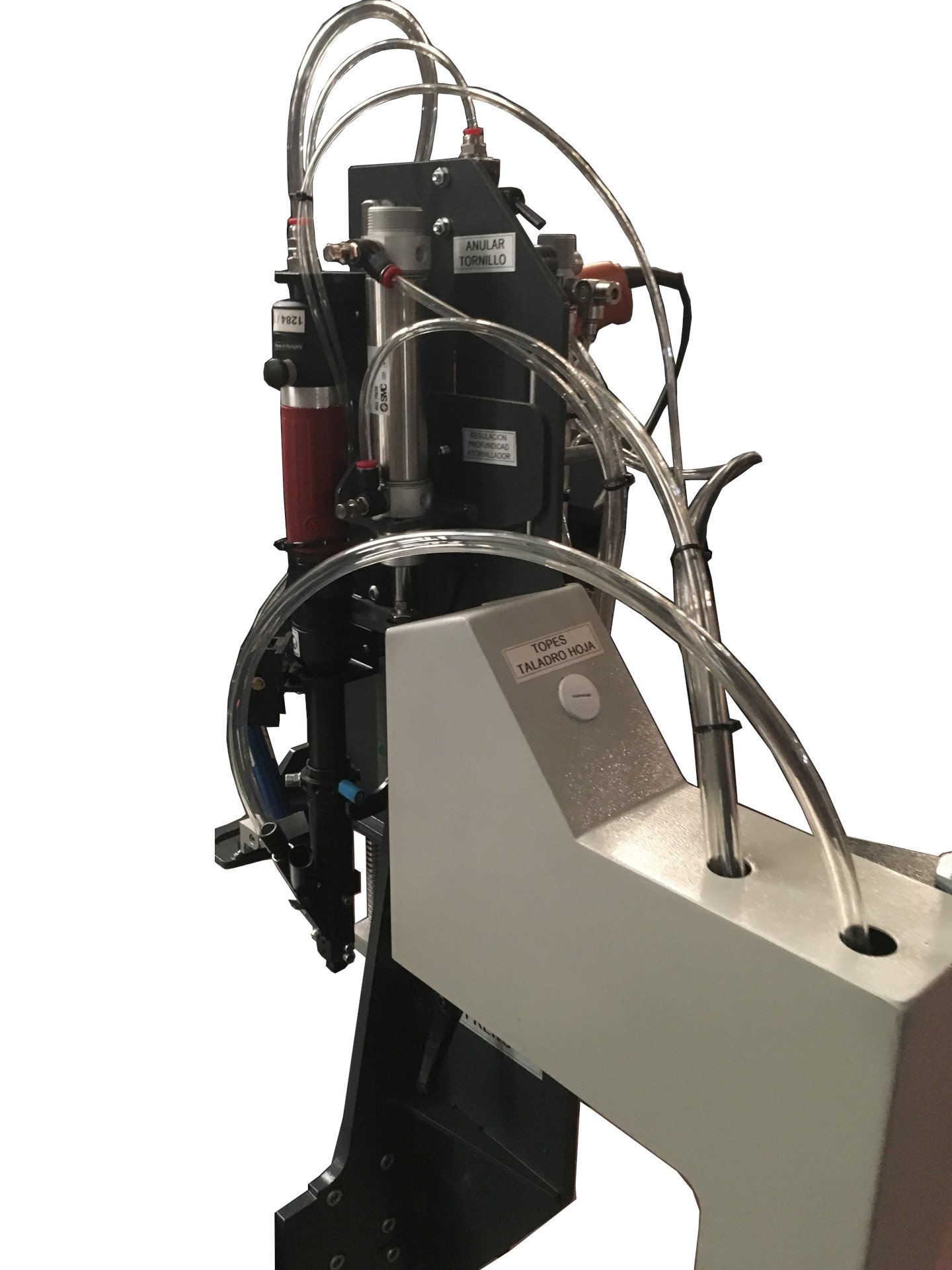

Atornillador frontal (Hoja):
Modulo para atornillar los herrajes en la hoja, cuenta con alimentación automática de tornillos, altura ajustable, embrague limitador par de apriete fácilmente regulable. Se puede añadir un láser para facilitar el alineado con los orificios del herraje.

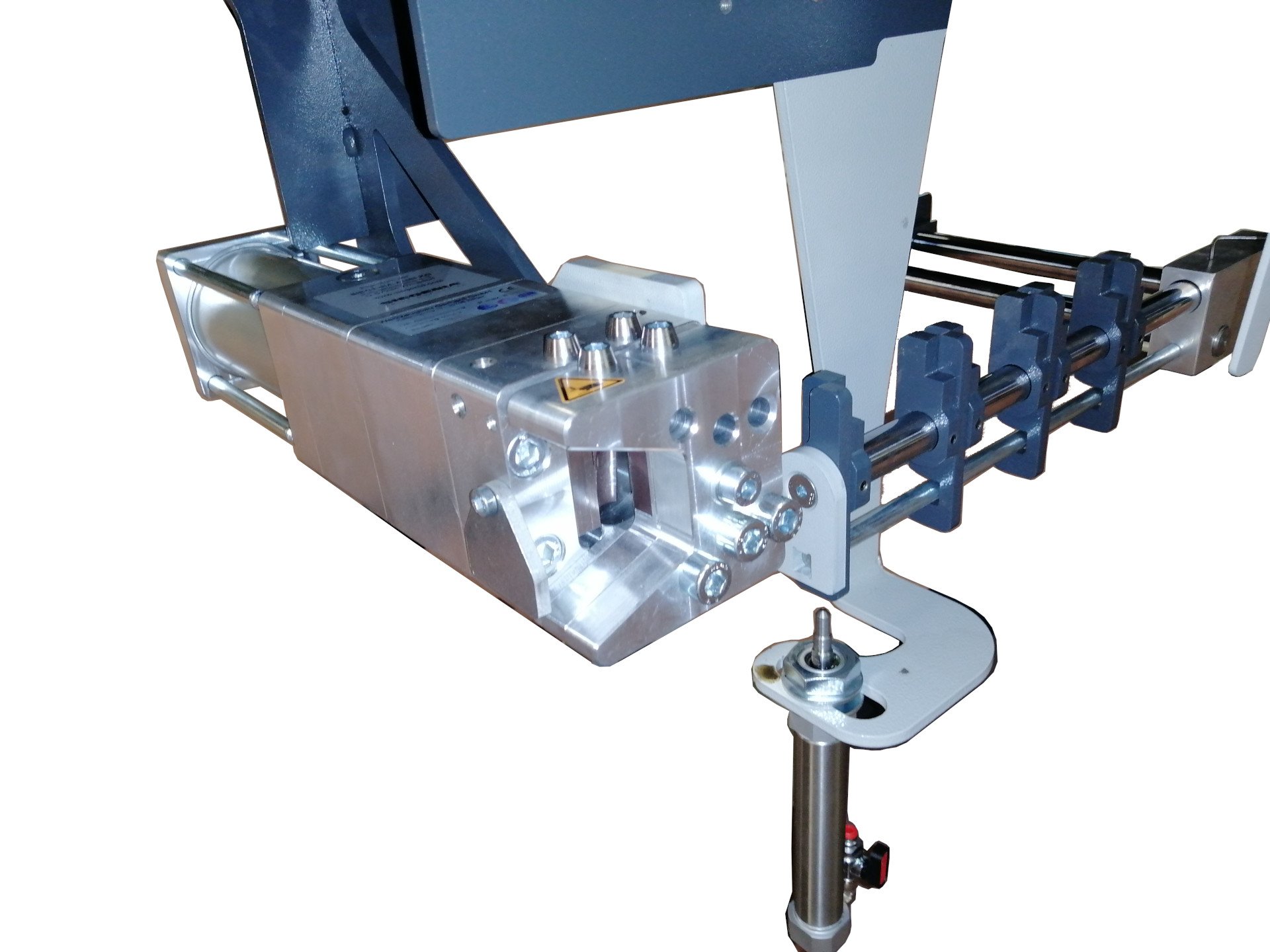

Cizalla (Hoja):
Modulo para cortar los herrajes a la medida de la hoja. Mediante los centradores incorporados en la mesa la cizalla se coloca a la medida automáticamente facilitando así el corte con precisión.
Fresado frontal (Hoja):
Modulo para realizar el mecanizado del cerradero en la hoja. Cuenta con regulación de altura y profundidad. Gracias a sus topes laterales facilita el mecanizado a la medida correcta.

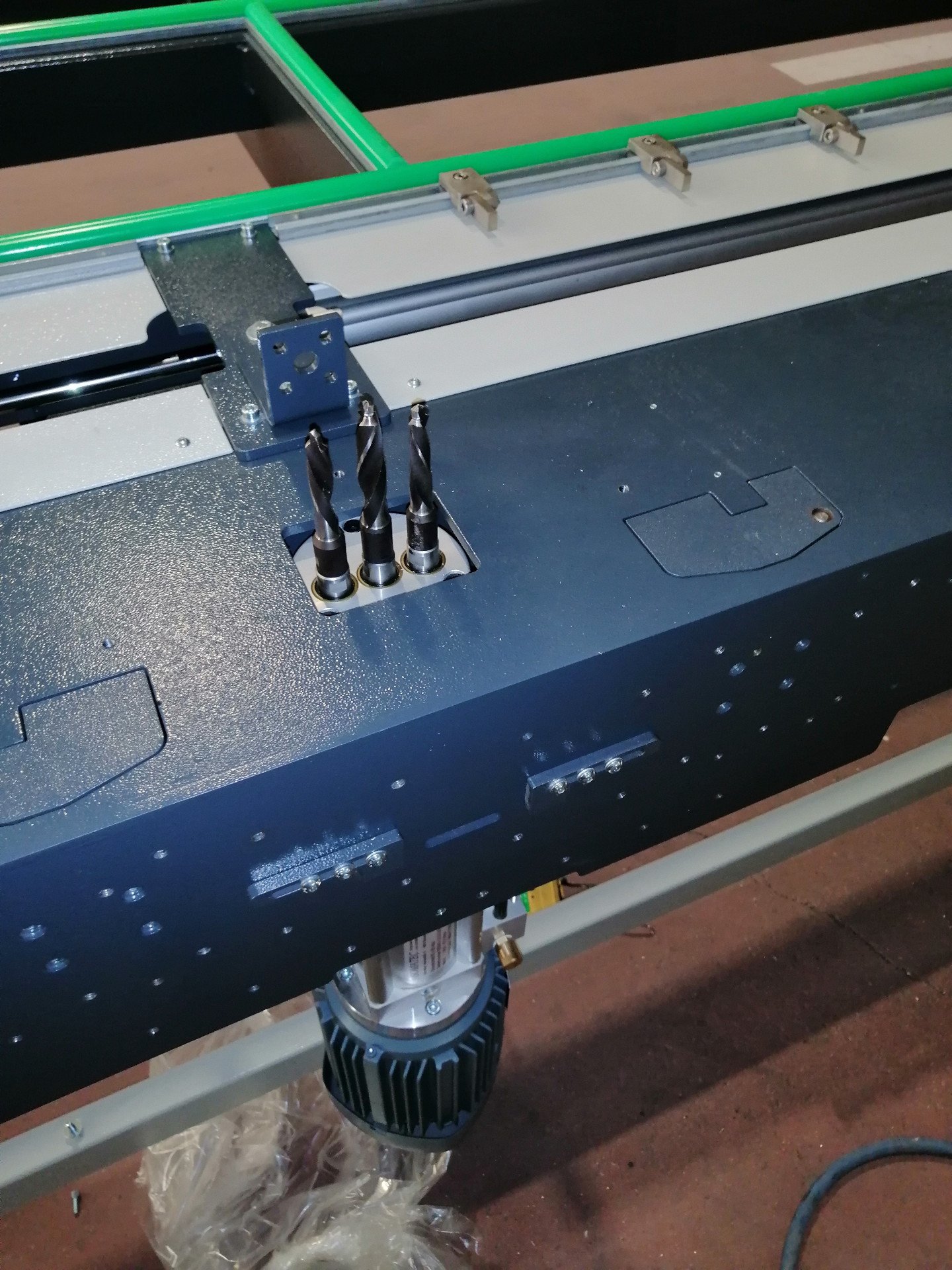

Taladro inferior (Hoja):

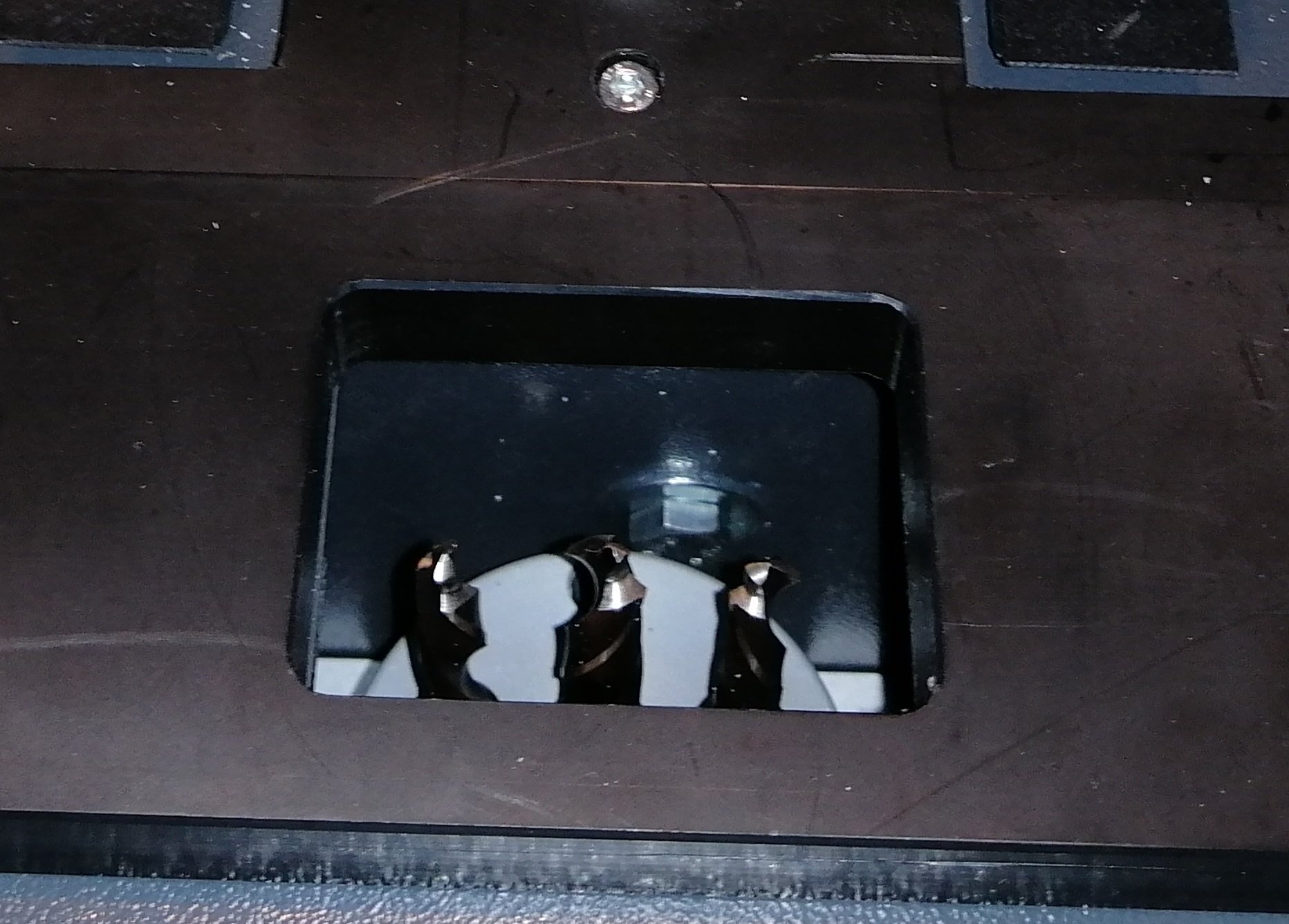

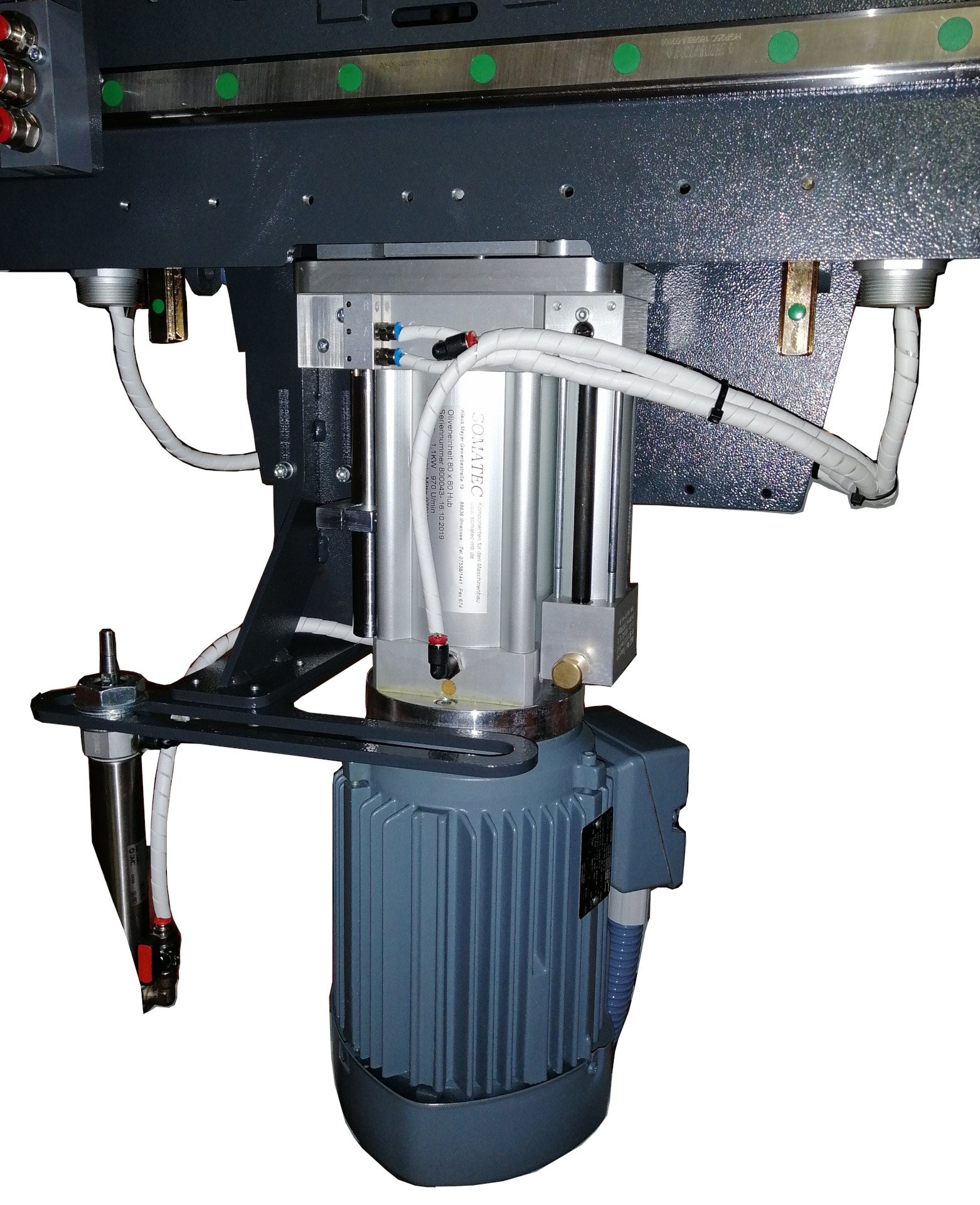

Modulo para realizar el mecanizado para la manilla en la hoja. El taladro realiza los tres orificios al mismo tiempo. Cuenta con motor de gran potencia, avance oleo-neumático, regulación de profundidad tanto vertical como horizontal.
Sistema de taladro de 6 brocas + atornillador vertical (Marco):

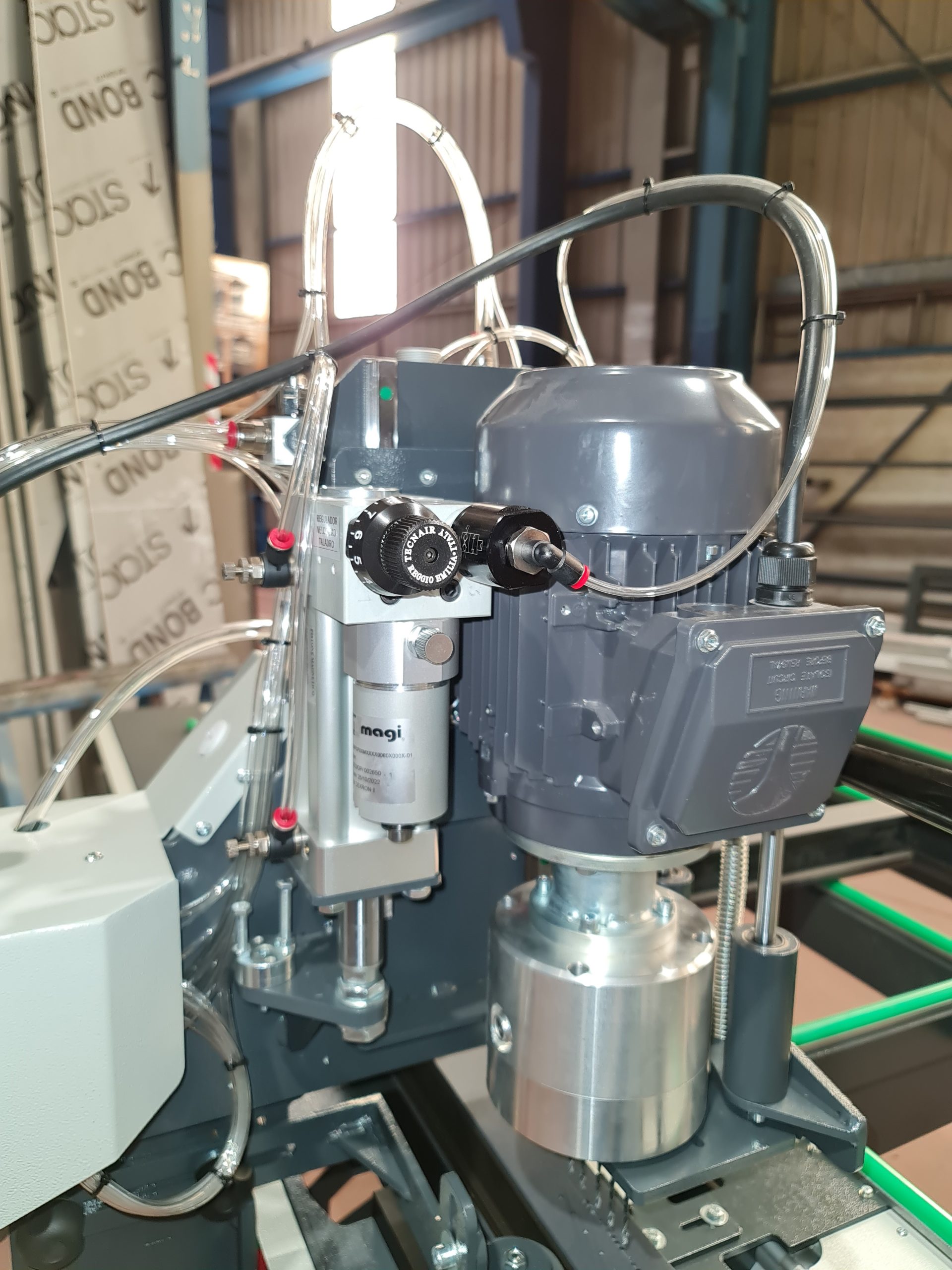

Modulo para realizar el mecanizado y atornillado de las bisagras en el marco. El taladro realiza los seis orificios al mismo tiempo. Cuenta con motor de gran potencia, avance oleo-neumático, regulación de profundidad, aproximación rápida, topes para el posicionamiento de los orificios. El atornillador cuenta con alimentación automática de tornillos, altura ajustable, embrague limitador par de apriete fácilmente regulable. Se puede añadir un láser para facilitar el alineado con los orificios del herraje.

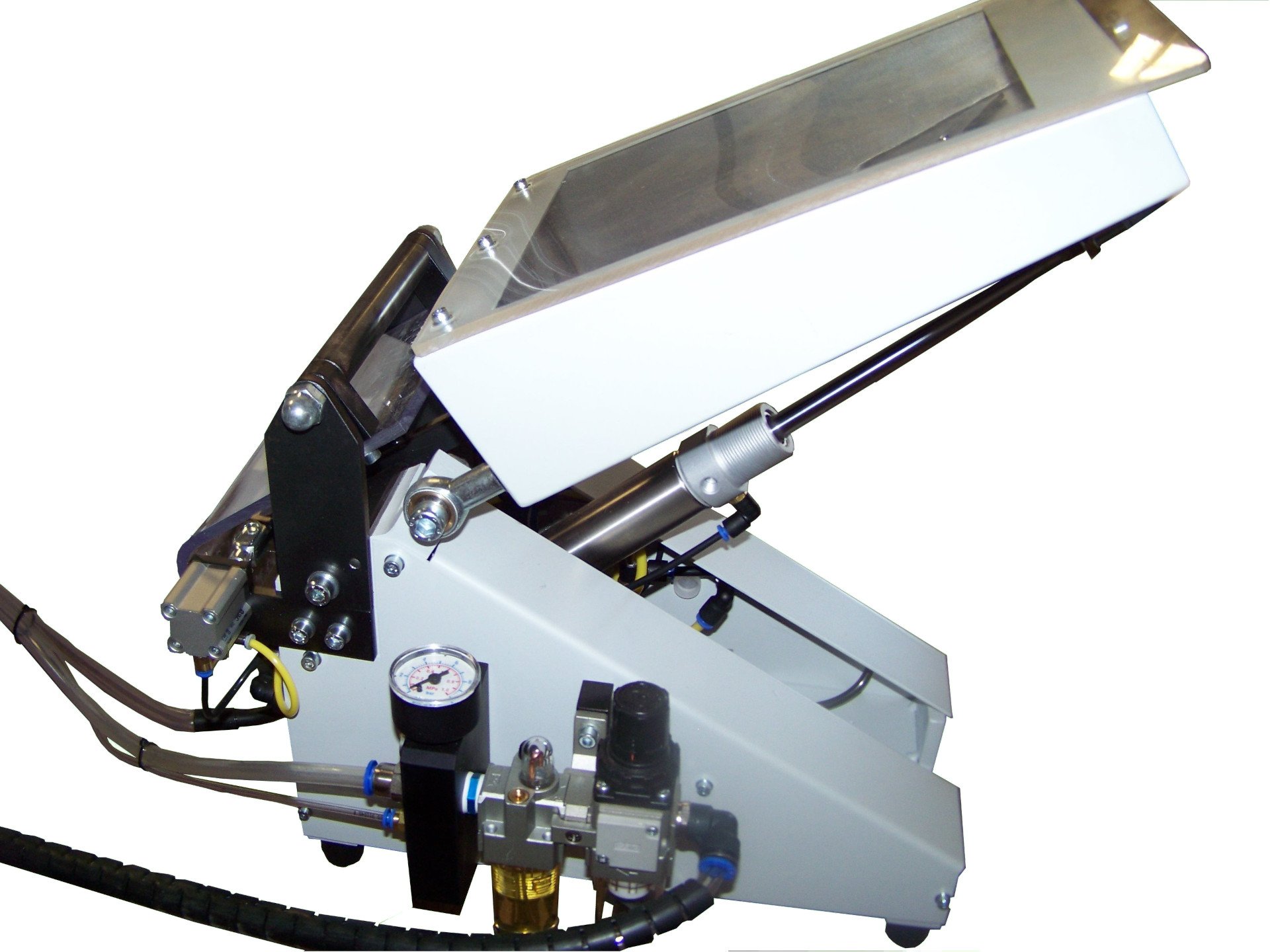

Alimentador de tornillos (Tolva) (Para los atornilladores):
Modulo para suministrar tornillos automáticamente a los módulos que cuentan con un atornillador. Puede almacenar una medida de tornillo hasta 1 Kg de tornillos. Si se instalan dos atornilladores en el mismo banco se acopla un divisor de tornillos que permite enviar tornillos a dos atornilladores.

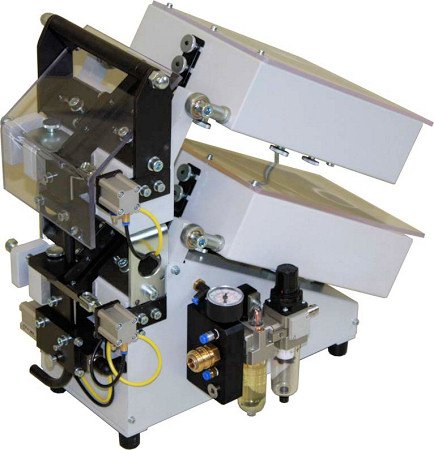

Alimentador de dos tornillos (Tolva) (Para los atornilladores):
Modulo para suministrar tornillos automáticamente a los módulos que cuentan con un atornillador. Puede almacenar dos medidas de tornillo hasta 1+1 Kg de tornillos. Si se instalan dos atornilladores en el mismo banco se acopla un divisor de tornillos que permite enviar tornillos a dos atornilladores.

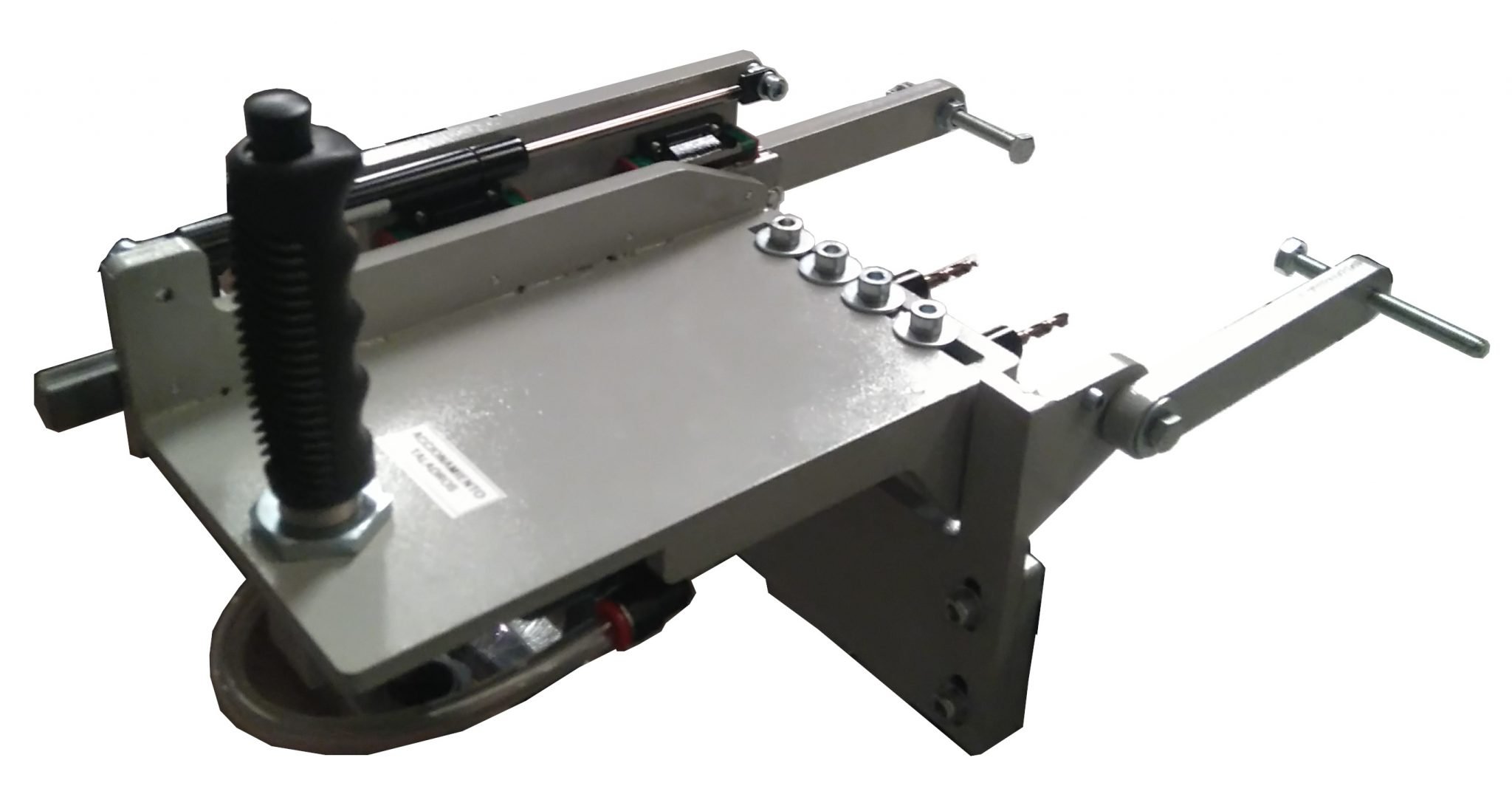

Taladro horizontal de dos brocas (Hoja):

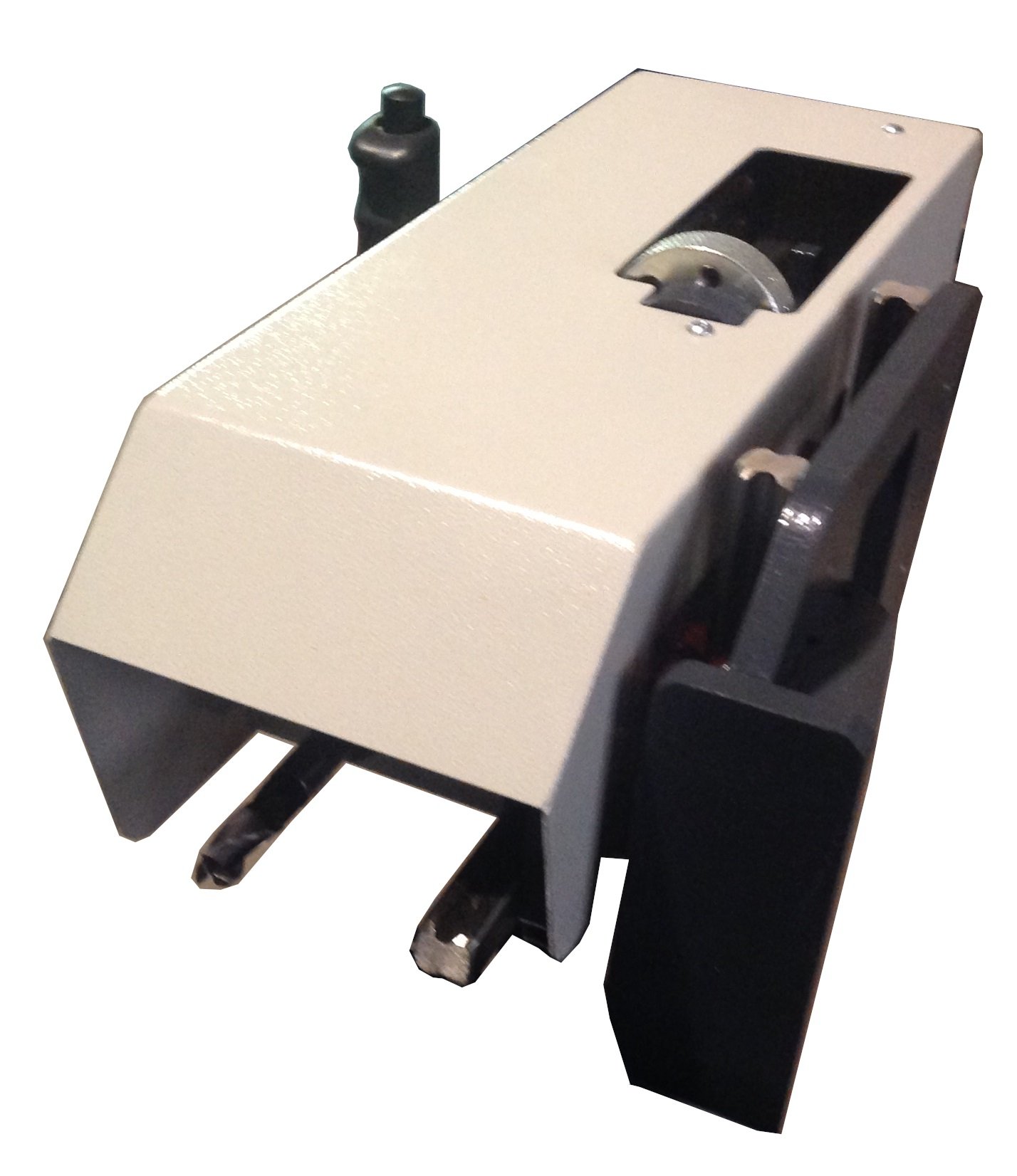

Modulo para taladrar los orificios para la bisagra en la hoja. Realiza los dos orificios a la vez en su medida correcta. Cuenta con ajuste de altura y separación entre centros ademas de topes laterales para posicionar el mecanizado en la hoja. Si el banco lleva sistema de taladro de 6 brocas + atornillador vertical este modulo se instala en el para ocupar menos espacio, en caso contrario existe una versión independiente.
Almacén de herrajes:
Modulo para almacenar ordenadamente y a mano los herrajes.
| Altura de trabajo | 950 mm |
|---|---|
| Conexión eléctrica | 400 V |
| Conexión neumática | 6 Bar |
| Capacidad mínima (marcos de hoja o ventana) | 300 x 300 mm |
| Capacidad máxima (marcos de hoja o ventana) | 3.000 x 3.000 mm |
Dimensiones |
